• 1. Определить точки монтажа ДУТов:

Осматриваем станок, выбираем удобные точки установки датчиков. Устанавливаем 2 датчика по диагонали бака напротив друг друга.

• 2. Выполнить отверстия в баке

Отверстия в баке сверлим коронкой 35 – 40мм. Крепежные отверстия выполняем сверлом 5мм и нарезаем резьбу М6×1

• 3. Измерение глубины бака

Через выполненные отверстия в баке измеряем глубину бака с помощью рулетки

• 4. Обрезание датчиков LLS по длине до размеров бака.

Длина датчика должна быть на 2см меньше, чем общая глубина бака в точке установки датчика.

Измеряем глубину бака и обрезаем датчик ножовкой по металлу.

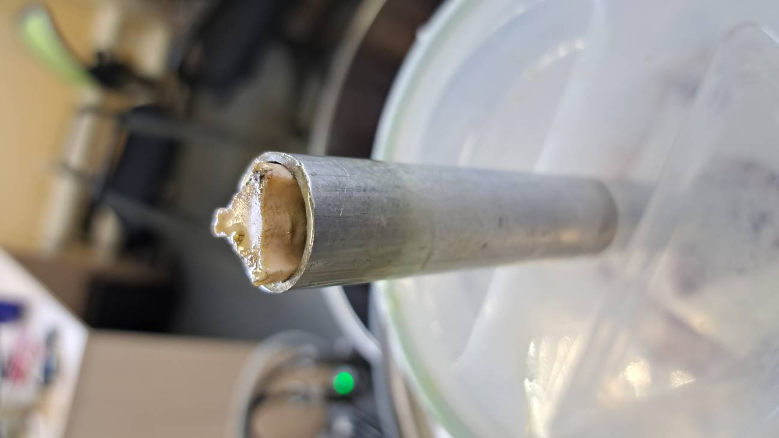

После обрезания датчика до необходимой длины нужно снять заусенцы внутри трубки и установить колпачок из монтажного комплекта на герметик.

Дождаться высыхания герметика (20 минут)

• 5. Калибровка Минимум Максимум датчика LLS

Заклеить изолентой верхние отверстия датчика

Подключить датчик к ПК с помощью УНУ-Omnicomm и запустить Omnicomm Configurator

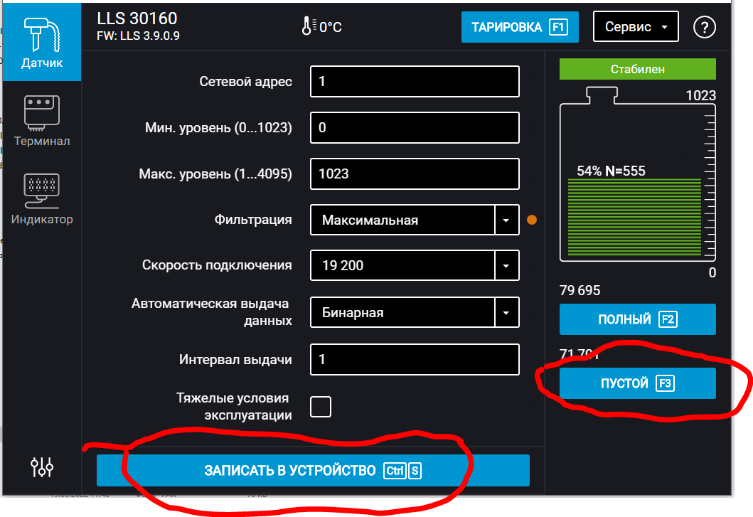

Заполнить датчик до верха дизельным топливом, дождаться зеленой индикации, что уровень стабилизирован – Нажать кнопку «ПОЛНЫЙ» и «Записать в устройство»

Дождаться сохранения настроек

Слить топливо с датчика (подождать 1-2 минуты) пока остатки стекут – Нажать кнопку «ПУСТОЙ» и «Записать в устройство»

Снять изоленту с отверстий датчика

• 6. Настройка параметров датчиков LLS

Необходимо прописать следующие параметры в оба датчика

• Сетевой адрес: 1
• Мин. уровень: 0
• Макс. Уровень: 1023
• Фильтрация: Максимальная
• Скорость подключения: 19200
• Автоматическая выдача данных: Бинарная
• Интервал выдачи: 1
• Тяжелые условия эксплуатации: ВКЛ
• Перезапустить датчики по питанию

• 7. Монтаж датчиков в топливный бак

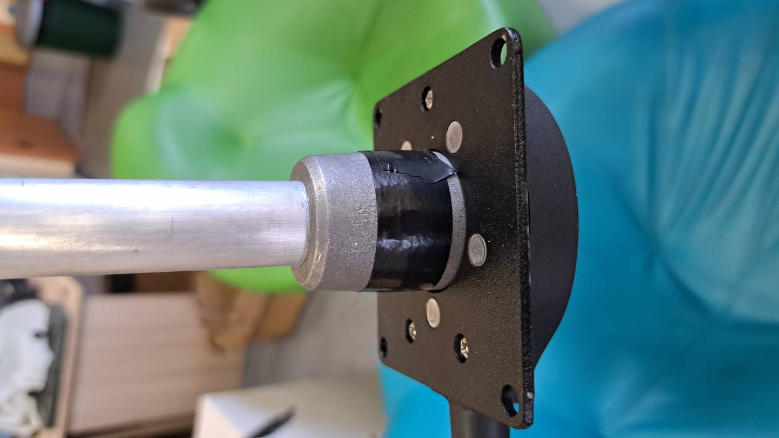

Установить датчик в бак, наметить отверстия для сверления, просверлить 1 отверстие 5мм, нарезать резьбу М6, закрутить на 1 болт, просверлить оставшиеся 3 отверстия, нарезать резьбу, вытащить датчик, установить прокладку из монтажного комплекта на датчик, намазать с 2х сторон тонким слоем герметика, протереть топливный бак насухо и установить датчик на 4 болта М6.

• 8. Протяжка кабельных линий от датчиков до монтажного щита

Протяжку линий выполнить вдоль штатных кабелей по палубе станка.

Через специально выполненные монтажные отверстия в кабине завести кабеля в монтажный щит

• 9. Подключение датчиков LLS к MCore R3

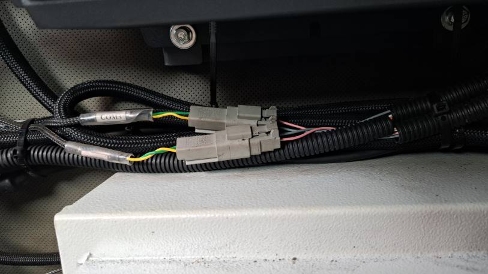

Подключение датчиков к MCore производится по линии RS232 (COM Порт) с помощью deutsch - 2p разъема

Используем свободные COM порты на кабеле Multi IO (COM 1 COM 2 COM 3 COM 4)

LLS Розовый провод Tx – Mcore Желтый провод

LLS Серый провод Rx – Mcore Зеленый провод

• 10. Подключение питания к датчикам LLS

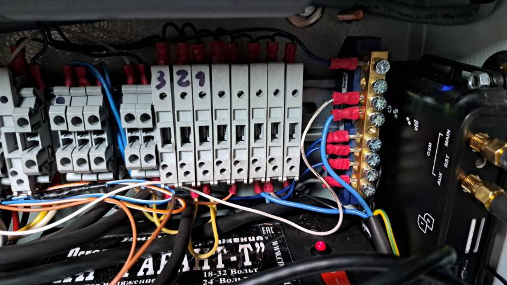

Подключение питания выполнить в монтажном щите с помощью штырьевых наконечников

+ Коричневый провод

- Белый провод

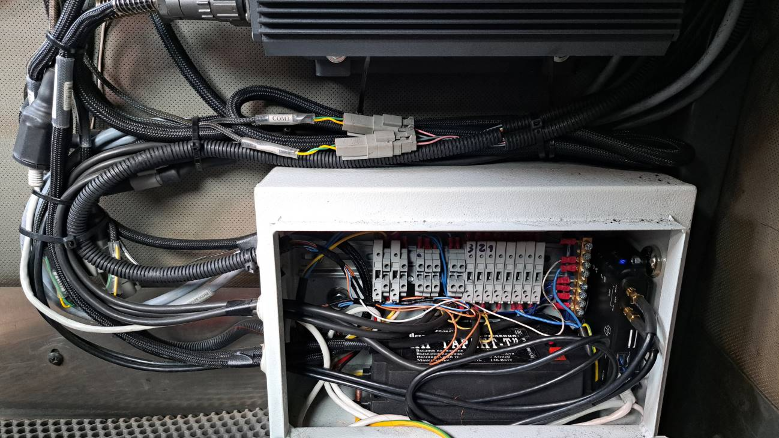

Общий вид подключения

• 11. Проверка выдачи данных в ПО Termit

Запустить ПО Termit, выбрать необходимый COM порт, выбрать BaudRate 19200, должен пойти поток данных.
