Калибровка инклинометров в MUW

Сетевой адрес инклинометров

Необходимо указать адреса инклинометров в соответствии с нанесенным номером на устройстве.

Место установки инклинометра

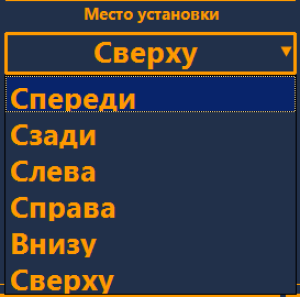

Во вкладке «Инклинометр» в меню администратора необходимо указать место установки инклинометра.

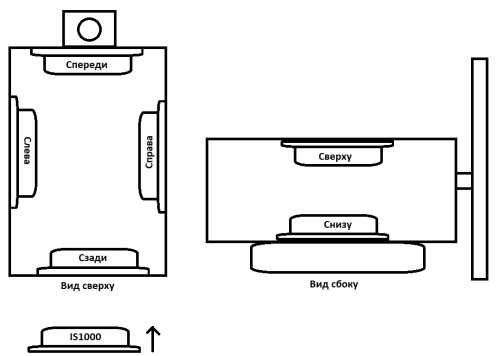

Спереди - инклинометр крепится к передней стенке кабины.
Сзади - инклинометр крепится к задней стенке кабины.
Слева - инклинометр крепится к левой стенке кабины.
Справа - инклинометр крепится к правой стенке кабины.
Внизу - инклинометр крепится к полу кабины.
Сверху - инклинометр крепится к потолку кабины.

Маркер позиционирования

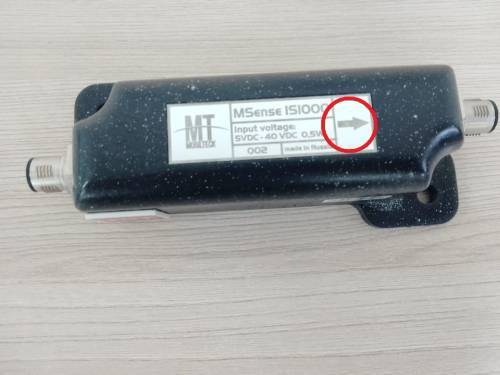

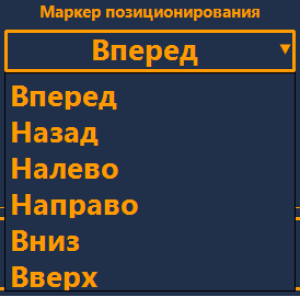

Далее в этом же меню требуется указать маркет позиционирования. Маркер указывается относительно направления движения станка, по направлению стрелки на инклинометре.

Сопоставление с уровнем станка / электронным уровнем

После монтажа или в результате эксплуатации может возникнуть расхождение в показаниях крен/тангаж. Поэтому требуется выполнить калибровку инклинометра матчы во вкладке «Размеры» > «Офсеты».

Для сопоставления уровня, необходимо выставить уровень («шарик») на станке максимально точно по центру.

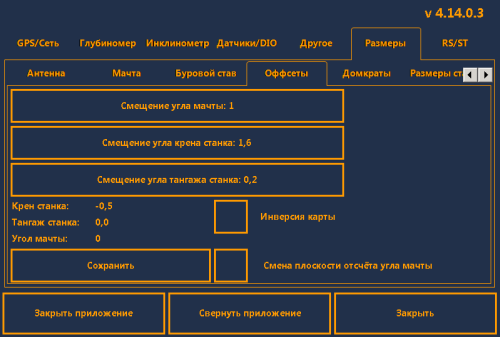

Зайти в «Настройки» > «Размеры» > «Оффсеты».
В нижней части отображается текущее значение Крен станка и Угол мачты. Требуется нажать на Смещение угла крена станка и подобрать такое значение, чтобы Крен станка стал равен 0.0, тоже самое проделать и для Смещение угла тангажа станка и Смещение угла мачты.
После чего требуется сохранить изменения.
