Последовательность выполнения работ
1. Подготовительный этап
Маркшейдер с помощью высокоточного оборудования устанавливает на местности две надежно закрепленные вехи или метки.
Критерий: Линия, проходящая через эти точки, должна строго соответствовать направлению «Север–Юг» (одна из точек указывает на север).
2. Установка станка в нулевое положение
Установите буровой станок так, чтобы его продольная ось рамы была параллельна линии, заданной маркшейдером, и направлена на север.
Надёжно зафиксируйте станок в этом положении.
3. Контроль текущих показаний
В системе управления перейдите в режим отображения карты.
Зафиксируйте текущее значение отображаемого азимута (верхний индикатор на экране).
Сверьтесь: истинному северу должно соответствовать значение 0° или 360°.
Запишите отображаемое значение. Пример записи: Показание до калибровки: 325.5°
4. Вход в режим калибровки
В меню системы управления перейдите в раздел «Настройки».

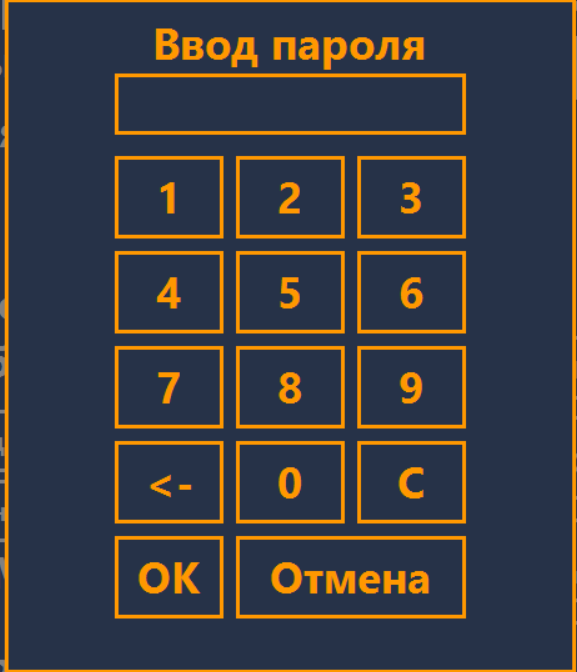

Откройте подраздел «Администратор». → Для доступа введите пароль (в примере: 12345). Используйте актуальный пароль, принятый на вашем предприятии.

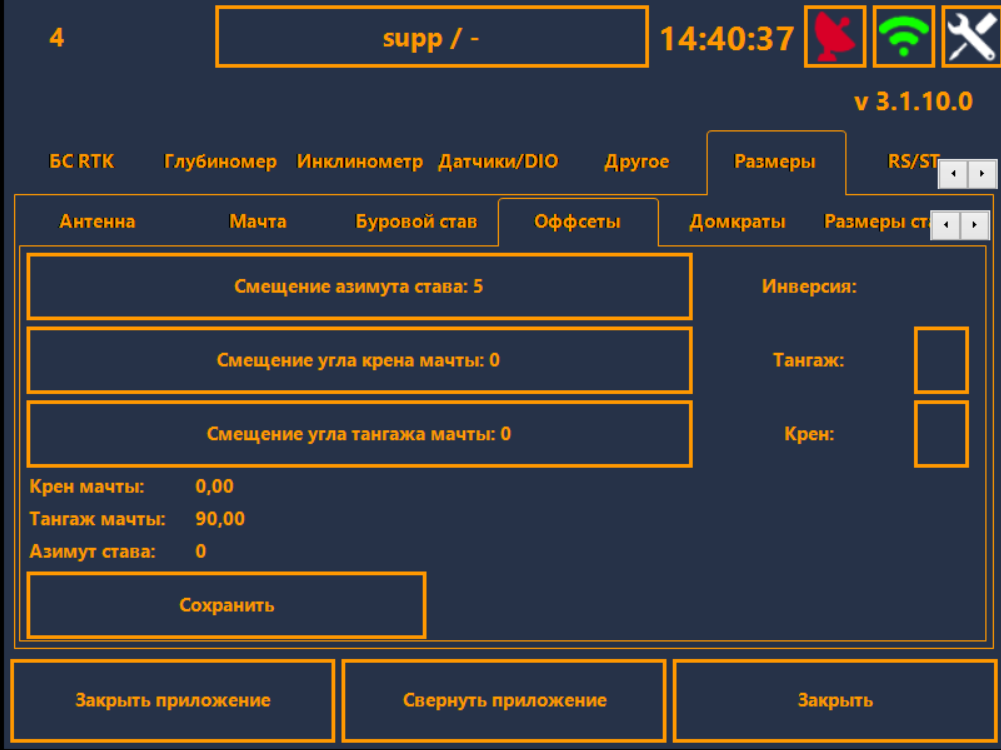

В административном меню перейдите: «Размеры» → «Оффсеты (Смещения)» → «Смещение азимута станка»
5. Внесение поправочного коэффициента

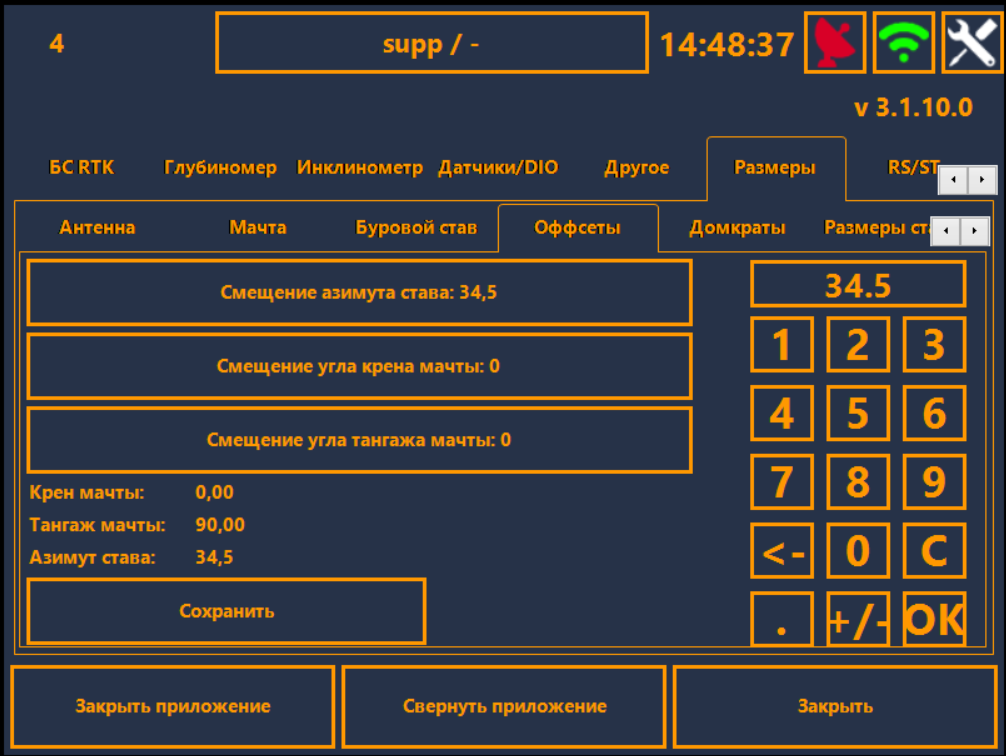

В открывшемся поле введите поправочное значение.
📌 Логика расчёта:
Поправка = Требуемый азимут (0°) – Фактический азимут
Примеры:
Станок показывает 325.5°, а должен 0°: 360 – 325.5 = +34.5°
Станок показывает 20.5°: 0 – 20.5 = -20.5°
Внимательно введите полученное значение. Убедитесь в правильности знака (+ или –).
Сохраните изменения (кнопка «Сохранить»).
Выйдите из административного меню.
6. Финальная проверка
После применения настроек снова проверьте отображаемое значение азимута в основном режиме работы.
Станок, оставаясь физически неподвижным, теперь должен отображать азимут, максимально близкий к 0° (или 360°).
Если отклонение превышает допустимую погрешность (±0.2°), повторите шаги 4–5, уточнив поправочное значение.
